RCX-923電能質量監測裝置

購買咨詢: 13655813266
產品名稱:
RCX-923電能質量監測裝置
產品類型:
電能質量監測裝置
產品型號:
RCX-923D
  • /storage/12669/product/20200317/thumb_pc_20200317142345_518214.jpg
產品詳情


RCX-923D 裝置除具有常規的電能質量穩態指標的監測外,還對電能質量的暫態擾動,主要是電壓的驟升、驟降進行監測和記錄,具有較強的實用性。裝置主要具有以下功能:

1) 基本測量量

電網頻率;電壓、電流有效值;總的有功、無功功率、功率因數。

2) 基本監測指標

a) 三相基波電壓、電流有效值,基波功率、功率因數、相位等;

b) 電壓偏差;

c) 頻率偏差;

d) 三相電壓不平衡度、三相電流不平衡度、負序電壓、電流;

e) 諧波(2~63次)。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位;

各次諧波的有功、無功功率等;

3) 高級監測指標

a) 間諧波;

b) 電壓波動、閃變;

c) 電壓驟升、驟降、短時中斷;

4) 顯示功能

裝置面板上帶有大屏幕LCD顯示器,以圖形方式顯示主要電能質量監測指標的實時數據。

5) 設置功能

可對裝置硬件時鐘進行設置,對監測參數進行設置、修改和查看,并設有密碼保護。

6) 記錄存儲功能

可對基本監測指標和高級監測指標實時保存,統計時間間隔可設置,3Min數據(保存最大值、最小值、平均值、95%概率大值中的一項)在裝置上最長保存時間為    1年以上,之后按”先進先出”原則更新。

7) 統計功能

裝置具有對主要監測指標的在線統計功能,可統計一個時間段內監測指標的最大值、最小值、平均值、95%概率大值等。

8) 通訊功能

裝置提供多種通訊接口方式,實現監測數據的實時傳輸或定時提取存儲記錄,可通過工業以太網接口與遠方電能質量管理中心通訊,也可通過RS232C/RS485接口,以Modem或GPRS方式與遠方通訊。(訂貨時聲明通訊方式)

9) GPS 對時功能

裝置具有GPS硬對時接口,可以接受IRIG-B碼對時或者秒脈沖對時信號,保持與遠方管理中心的時鐘一致。(選配功能)

10) 事件觸發錄波功能

可根據客戶要求設定事件觸發條件(手動或自動),記錄事件觸發前、后實時數據并保存,并保存有事件日志以供查詢。

2.1工作電源


交流:220V±10% ;50Hz±0.5Hz;諧波畸變率不大于15%

直流:220V±10%,紋波系數不大于5%

2.2電流信號輸入


輸入方式:電流互感器輸入;

額定值In:5A/1A;

測量范圍:AC 200mA~5A或AC 50mA~1A;

功率消耗:不大于0.5VA/路;

過載能力:1.2In  連續工作;

2In 允許1s。

2.3電壓信號輸入


輸入方式:電壓互感器輸入;

額定值Un:57.7V/100V;(400V電壓需訂貨時說明)

測量范圍:AC 0.5V~120V;

功率消耗:不大于0.5VA/路;

過載能力:1.3Un  連續工作;

1.4 Un 允許1s。

輸入阻抗:大于100kΩ。

2.4開關量輸入


工作電壓: AC220V/DC30V;

輸入方式:空接點或有源接點;

隔離方式:光電隔離,隔離電壓2500V。

2.5 監測指標精度


1) 電壓、電流:0.2%;

2) 功率、功率因數:0.5%;

3) 頻率偏差:0.005Hz;

4) 電壓偏差:0.2%;

5) 三相電壓不平衡:0.2%;

6) 三相電流不平衡:0.5%;

7) 諧波:符合GB/T 14549-1993 中附錄D 中的A 級要求;

8) 間諧波:參照/T 14549-1993 附錄D 中對諧波要求的A 級;

9) 閃變:5%;

10) 電壓波動:5%。

2.6 通訊接口


1) 以太網

接口速率:10/100M 自適應;

接口類型:100Base—T;

支持TCP/IP,F(xiàn)TP 協議;

互為備用的雙網配置。

2) RS232C/485 接口

接口速率:RS232C——300~115200bps,RS485——300~19200bps;

帶光電隔離。

2.7 GPS 對時接口


裝置接口:GPS硬對時,IRIG-B碼對時或者秒脈沖對時信號。(定制功能)

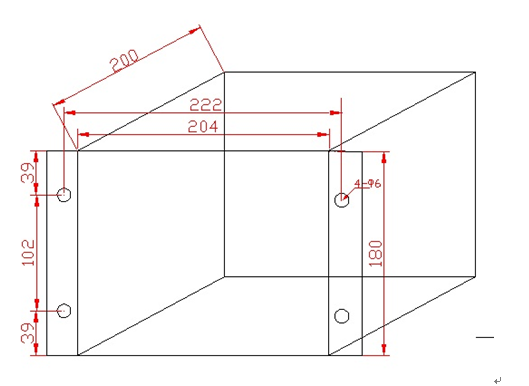

開孔尺寸:


1582094707(1)
